SP25M扫描式测头
SP25M：直径仅为25mm，配备一系列扫描及触发模块，SP25M是小型多用途扫描测头系统。 关于SP25MSP25M由两个传感器组成，包含在一个外壳中。用户可从四个扫描模块（可安装长度从20mm至400mm的M3测针）中选
SP25M：直径仅为25mm，配备一系列扫描及触发模块，SP25M是小型多用途扫描测头系统。
关于SP25M
SP25M由两个传感器组成，包含在一个外壳中。用户可从四个扫描模块（可安装长度从20 mm至400 mm的M3测针）中选择任意一个，与雷尼绍的TP20系列测头模块兼容的转接模块进行切换。这一功能可实现在单个测头系统中进行扫描和触发测量。
SP25M小巧的尺寸和自动吸附安装功能使之与PH10M/MQ和PH6M测座兼容。它还可安装在自动吸附的加长杆上。同时，这些组合具有极佳的测触能力，便于检测各种零件特征。
特性与特点
·小型的扫描测头，直径仅为25 mm
·优异的计量性能 — 独立的光学传感和三次多项式补偿
·四个模块在各种测针长度（最长可达400 mm）范围内均具有理想的性能
·二合一传感器 — 扫描和触发
·防碰撞保护功能，测针交换简单
·快速简便的测头标定循环程序
·适用于轮廓和外形测量
·适用于机动可重复定位测座，灵活性更强，扫描循环时间更短
·设计简洁、刚性好，可靠性更高 — 无马达或锁定机构
SP25M规格
每一种SM25-#扫描模块在增益和弹簧刚性方面都经过优化处理，可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针架。
SH25-3和SH25-4测针架是一根固定的碳纤维杆，上面安装了M3测针，提供合适的工作长度。
一系列FCR25模块交换系统，每一种系统都允许任意SP25M系统元件存储在每一个端口中。
·SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25端口中
·SH25扫描测针架需要PA25-SH转接头
关于SP25M
SP25M由两个传感器组成，包含在一个外壳中。用户可从四个扫描模块（可安装长度从20 mm至400 mm的M3测针）中选择任意一个，与雷尼绍的TP20系列测头模块兼容的转接模块进行切换。这一功能可实现在单个测头系统中进行扫描和触发测量。
SP25M小巧的尺寸和自动吸附安装功能使之与PH10M/MQ和PH6M测座兼容。它还可安装在自动吸附的加长杆上。同时，这些组合具有极佳的测触能力，便于检测各种零件特征。
特性与特点
·小型的扫描测头，直径仅为25 mm
·优异的计量性能 — 独立的光学传感和三次多项式补偿
·四个模块在各种测针长度（最长可达400 mm）范围内均具有理想的性能
·二合一传感器 — 扫描和触发
·防碰撞保护功能，测针交换简单
·快速简便的测头标定循环程序
·适用于轮廓和外形测量
·适用于机动可重复定位测座，灵活性更强，扫描循环时间更短
·设计简洁、刚性好，可靠性更高 — 无马达或锁定机构
SP25M规格

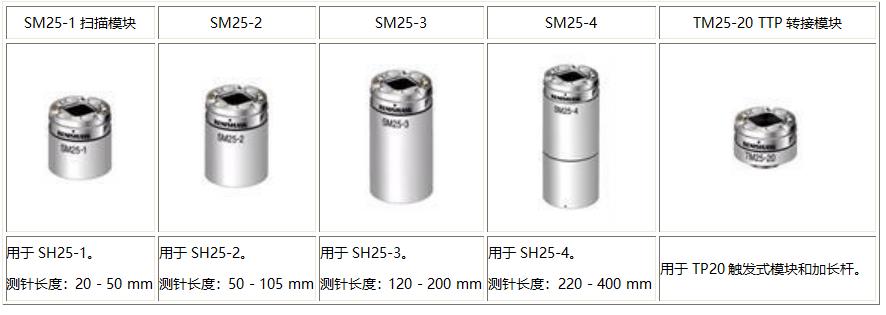

SP25M模块和测针架

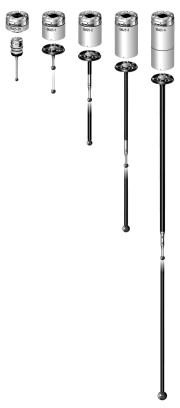

每一种SM25-#扫描模块在增益和弹簧刚性方面都经过优化处理，可适应规定的测针长度范围。每一种模块都有相匹配的SH25-#测针架。
SH25-3和SH25-4测针架是一根固定的碳纤维杆，上面安装了M3测针，提供合适的工作长度。
同时，SP25M在使用SM25-1/2/3/4扫描模块和原装标准测针架 (SH25-1/2/3/4) 时，可以安装曲柄式（非直式）测针配 置，但是在需要较大偏置的场合，要实现优异的测量性能，雷尼绍建议使用新型SH25-2A/3A/4A系列测针架，该测针架专门用于解决此类测针组合可能导致的问题。

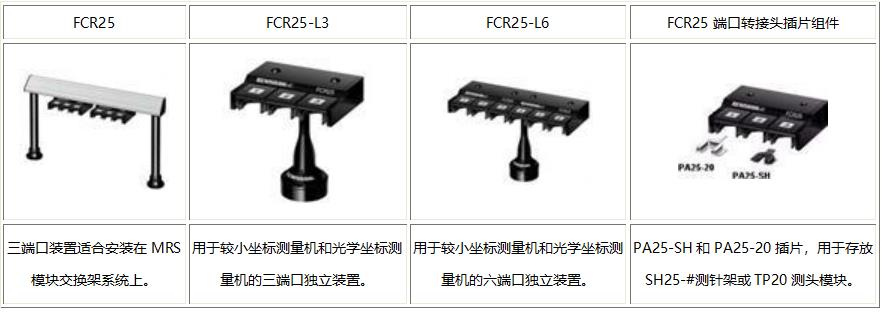

一系列FCR25模块交换系统，每一种系统都允许任意SP25M系统元件存储在每一个端口中。
·SM25扫描模块和TM25-20 TTP模块转接头可直接存储在FCR25端口中
·SH25扫描测针架需要PA25-SH转接头
·TP20模块可借助PA25-20转接头存放
