PH10 PLUS机动测坐系列
PH10PLUS机动可重复定位测座PH10PLUS测座系列产品为全自动化坐标测量机增加了通过程序控制测头定位的功能,从而极大提高了设备的测量效率。该系列测座由三种PH10PLUS型号组成,每种均可选配一系列测头与加长杆
PH10 PLUS机动可重复定位测座
PH10 PLUS 测座系列产品为全自动化坐标测量机增加了通过程序控制测头定位的功能,从而极大提高了设备的测量效率。
该系列测座由三种PH10 PLUS型号组成,每种均可选配一系列测头与加长杆,可实现720个位置重复定位,能够对最难测量的工件特征进行测量。这可实现以不同角度检测特征,同时无需进行频繁而耗时的测针组件更换操作。
PH10 PLUS测座的三个变体均附有重复性指标 — 提高到0.4 μm (2σ)(距离为100 mm时)改善了测尖定位功能

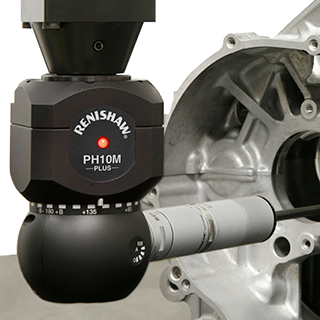

PH10M PLUS

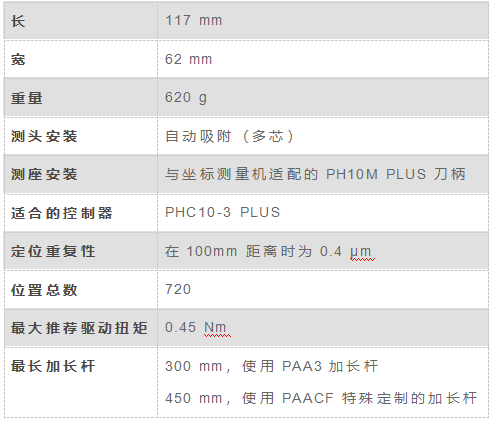

PH10M PLUS可配备较长的加长杆和高性能测头,如SP25M或TP7M。高重复自动吸附的优势在于,可快速交换侧头或加长杆,无需重新标定。
PH10MQ PLUS是PH10M PLUS的变体,可使机动测座直接与轴套连接,而测座B轴位于轴套内。
本选项提供了灵巧短小的测头底座,只有A轴位于轴套之外。
与PH10M PLUS相似;不同之处在于,PH10T PLUS用M8螺纹测头底座替代了自动吸附接头。
PH10 PLUS 测座系列产品为全自动化坐标测量机增加了通过程序控制测头定位的功能,从而极大提高了设备的测量效率。
该系列测座由三种PH10 PLUS型号组成,每种均可选配一系列测头与加长杆,可实现720个位置重复定位,能够对最难测量的工件特征进行测量。这可实现以不同角度检测特征,同时无需进行频繁而耗时的测针组件更换操作。
PH10 PLUS测座的三个变体均附有重复性指标 — 提高到0.4 μm (2σ)(距离为100 mm时)改善了测尖定位功能
PH10M PLUS
PH10M PLUS可配备较长的加长杆和高性能测头,如SP25M或TP7M。高重复自动吸附的优势在于,可快速交换侧头或加长杆,无需重新标定。
PH10MQ PLUS是PH10M PLUS的变体,可使机动测座直接与轴套连接,而测座B轴位于轴套内。
本选项提供了灵巧短小的测头底座,只有A轴位于轴套之外。
与PH10M PLUS相似;不同之处在于,PH10T PLUS用M8螺纹测头底座替代了自动吸附接头。

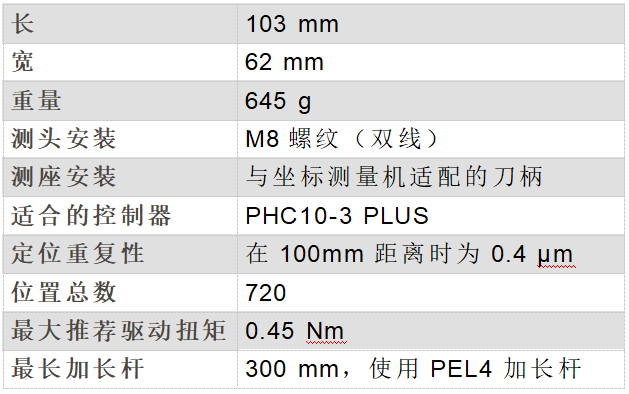

所有M8螺纹的测头(例如TP20和TP200)加长杆均可直接安装在测座上。PH10T PLUS与雷尼绍所有测针和模块交换系统完全兼容。
